物流倉庫の現場、なぜ「目視・経験・記録紙」ではもう回らないのか

— 物流・搬送現場のエッジAI特集 第1回 —



トラックドライバーの時間外労働規制——いわゆる「2024年問題」が施行されてから2年が経過しました。輸送能力の不足は当初の予想以上に深刻化しており、その影響は荷主企業の物流倉庫オペレーションにも波及しています。倉庫の入出庫処理を遅らせれば、ドライバーの待機時間が増え、規制下では運べる荷量がさらに減る——という連鎖が現場の余裕を奪っています。

本記事では、いま物流倉庫の現場で何が起きているのかを整理し、なぜ従来の「目視・経験・記録紙」では限界が来ているのか、そしてDX投資の選択肢としてエッジAIが注目される背景を確認します。

1. 物流倉庫で繰り返される、3つの典型トラブル

物流倉庫の現場でいま発生しているトラブルは、業種を問わず驚くほど似通っています。整理すると、次の3つに集約されます。

  • フォークリフトの接触・転倒事故: 厚生労働省の統計では、荷役運搬作業中の死亡災害のうちフォークリフトが関わるものは依然として最多クラスです。視界の悪さ、急発進、歩行者との接触は毎年同じパターンで繰り返されています。

  • 荷崩れと積載トラブル: 高積みされたパレット荷物が崩れる、ラック上段から落下する、ストレッチフィルム巻きの不備で輸送中に荷崩れする——いずれも「経験者がいれば防げる」とされながら、人手不足のなかで防ぎきれない事象です。

  • 誤出荷・誤ピッキング: 出荷先・品番・数量の取り違えは、現場では「ヒューマンエラー」で片づけられがちですが、夜間シフト・繁忙期・新人比率の上昇など構造的な原因に根ざしています。

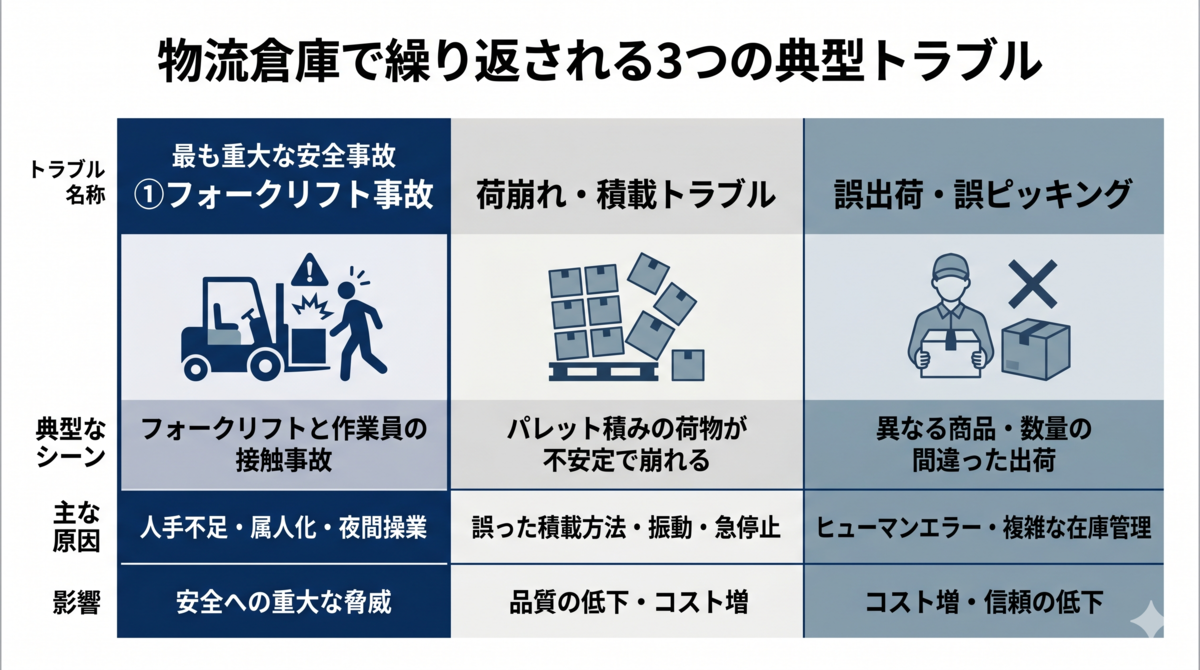

物流倉庫で繰り返される3つの典型トラブル——フォークリフト事故・荷崩れ・誤出荷の構造

2. なぜトラブルが減らないのか——属人化と人手不足の現実

これらのトラブルが「毎年同じパターンで繰り返される」のには理由があります。
物流倉庫の作業は、ベテラン作業員の経験と注意力に大きく依存してきました。「あの場所は死角だから徐行する」「この荷物は崩れやすいから二段までしか積まない」「この出荷先は誤りやすいから二重確認する」——こうした暗黙知が、安全と品質を支えてきたのです。

しかし、いま倉庫の現場では2つの構造変化が同時に進行しています。

  • ベテランの引退: 経験豊富な作業員が定年や転職で抜け、暗黙知の継承が追いついていません。

  • 新人・派遣・外国人材の比率上昇: 人手不足を埋めるための新規採用が増え、現場のメンバーは入れ替わり続けています。教育の追いつかない現場で「経験頼み」が崩れています。

つまり、これまで安全と品質を支えていた「ベテランの目」自体が、現場から失われつつあるのです。

3. 監視カメラはあるのに、なぜ事故は防げないのか

多くの物流倉庫には、すでに監視カメラが設置されています。それでも事故が減らないのは、カメラの役割が「事後の記録」に限定されているからです。

従来の監視カメラ運用には、構造的な弱点があります。

  • 事後確認しかできない: 事故が起きた後にしか映像を見ない。リアルタイムで「いま危険が発生しつつある」ことには気づけない。

  • 人間が常時監視できない: 倉庫内に十数台〜数十台のカメラがあっても、一人の管理者がすべての映像を同時に注視することは不可能です。

  • 夜間・閑散時間帯ほど死角になる: 人員が薄くなる時間帯ほど監視も薄くなり、事故やミスが集中します。

監視カメラを「設置すること」と、危険や異常を「気づくこと」は、まったく別の問題なのです。

4. 倉庫DXの方向性——ロボット化とAI化は別の戦略

こうした課題に対し、物流業界では大きく2つの方向で投資が進んでいます。

  • ロボット化(自動化): AGV(無人搬送車)・AMR(自律走行搬送ロボット)・自動倉庫システム・ピッキングロボットの導入。「人がやっていた作業をロボットに置き換える」アプローチです。

  • AI化(見える化・知能化): 既存のカメラ・センサーの映像をAIで解析し、危険・異常・ミスを「気づける」状態にする。「人の判断を補強する」アプローチです。

ロボット化は初期投資が大きく、倉庫レイアウトの変更を伴うことが多いため、すべての現場に適用できるわけではありません。一方、AI化は既存設備・既存倉庫のまま投入できるため、投資回収が早く、現場の受容性も高い傾向にあります。

いま物流業界が注目しているのは、この後者——「既存倉庫に置けるAI」です。

5. なぜ「エッジAI」なのか——倉庫特有の通信・運用環境

「AIで映像解析する」と聞くと、クラウドAIをイメージする方も多いかもしれません。しかし倉庫の現場には、クラウドAIにとって不利な条件がいくつもあります。

  • 通信環境が安定しない: 大型倉庫の奥、金属ラックの陰、屋外仮設テント、地下倉庫——いずれもWi-Fi電波が届きにくく、クラウドへの常時送信に向きません。

  • カメラ台数が多い: 倉庫1棟で十数台〜数十台のカメラを設置するケースが一般的です。全カメラの映像をクラウドに送信し続けることは、帯域・コストの両面で現実的ではありません。

  • リアルタイム性が必要: フォークリフトと歩行者の接触を防ぐには、危険検知から警報までを1秒未満で完了させる必要があります。クラウド往復ではこの遅延を実現できません。

  • 事業継続性: ネットワーク障害時にも安全監視が止まってはいけません。AIの判断は現場で完結する必要があります。

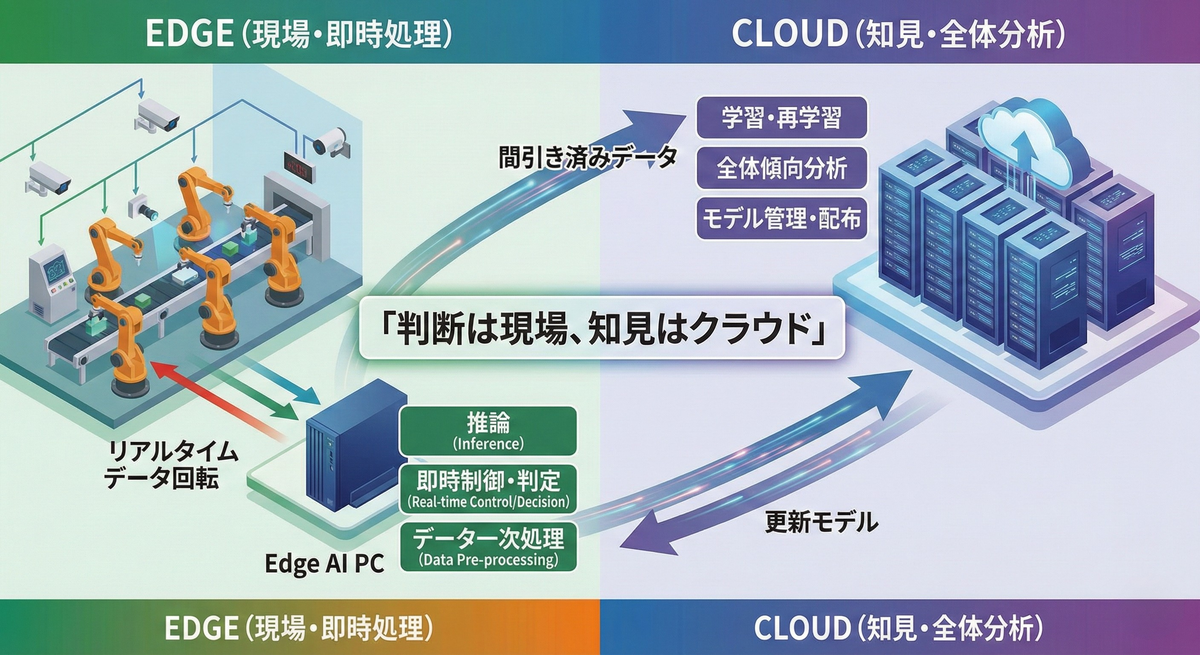

これらの条件から、物流倉庫におけるAI実装は「現場のPC上でAIが動作する」エッジAI構成が現実的な選択肢になります。クラウドは学習データの集約や統計分析に使い、推論(判定)は現場で完結させる——この役割分担が、倉庫DXの基本パターンになりつつあります。

おわりに

2024年問題によって、物流業界は「以前と同じやり方の延長」では立ち行かないフェーズに入りました。フォークリフト事故・荷崩れ・誤出荷といった典型トラブルは、属人化と人手不足という構造の中で繰り返され続けています。監視カメラはあっても気づけない——その隙間を埋める手段として、エッジAIへの注目が急速に高まっています。

次回は、倉庫現場で実際にAIが「気づく」3つのユースケース——パレット・荷崩れ検知、フォークリフト動線監視、誤ピッキング検知——について、技術的な仕組みと実装上のポイントを整理します。

本記事のシリーズ

  • 第1回:物流倉庫の現場、なぜ「目視・経験・記録紙」ではもう回らないのか(本記事)

  • 第2回:倉庫AIが「気づく」3つのユースケース——パレット・動線・誤ピッキング(近日公開)

  • 第3回:倉庫設置を前提としたエッジAI PCの要件——通信・耐環境・長期運用(近日公開)

エッジAI PC選定チェックリスト——産業現場で失敗しない5つの判断軸

— 産業用エッジAI PC選定チェックリスト —



「カタログを並べて性能を比較しているが、結局どれを選べばいいのかわからない」——産業用途のエッジAI PCを選定する現場でよく聞かれる声です。CPU・NPU・メモリ容量などの単純なスペック比較だけでは、「現場に置いて長期間動かしきれるか」という最も重要な問いに答えられないことが、選定を難しくしています。

本記事では、これまでのコラムでも触れてきた論点を集約し、産業用途でエッジAI PCを選ぶ際に必ず確認すべき5つの判断軸として整理します。スペック表に並ばない情報も含めて、選定段階で漏らさず確認すべきポイントをチェックリスト形式でまとめます。

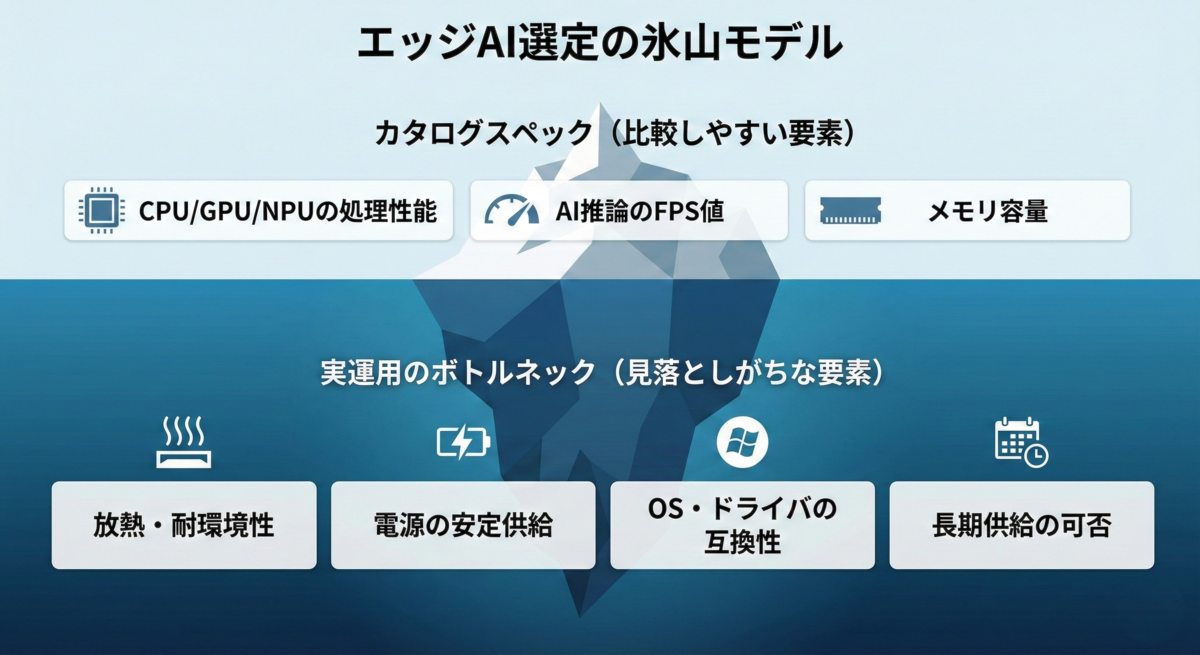

1. なぜ「スペック比較」だけでは選定できないのか

民生向けPCの選定では、CPU性能・メモリ容量・ストレージ容量といった代表的なスペックを並べて比較するのが定番のアプローチです。しかし産業用途のエッジAI PCは、これと同じやり方で選ぶと導入後に「想定通りに動かない」事態に陥りやすい性質があります。

理由は、産業用途のAI PCに求められる要件が、純粋な処理性能だけでは説明できないからです。具体的には次のような要素が複合的に絡みます。

  • 製造ラインや屋外設置といった過酷な環境下で連続稼働できるか

  • 産業用カメラ・PLC・既存設備と正しく接続できるI/Fを備えているか

  • 5〜10年の運用期間中、同等の構成で部品が供給され続けるか

  • PoCから本番展開までの段階的な構成変更に対応できるか

これらは、いわゆるPCの「スペック表」では正面から比較できない要素です。選定段階で見落とすと、PoCでは動いたのに本番で頻繁に止まるといった、後から取り戻しにくい問題の温床になります。本記事の5つの判断軸は、これらの見落としを構造的に防ぐためのものです。

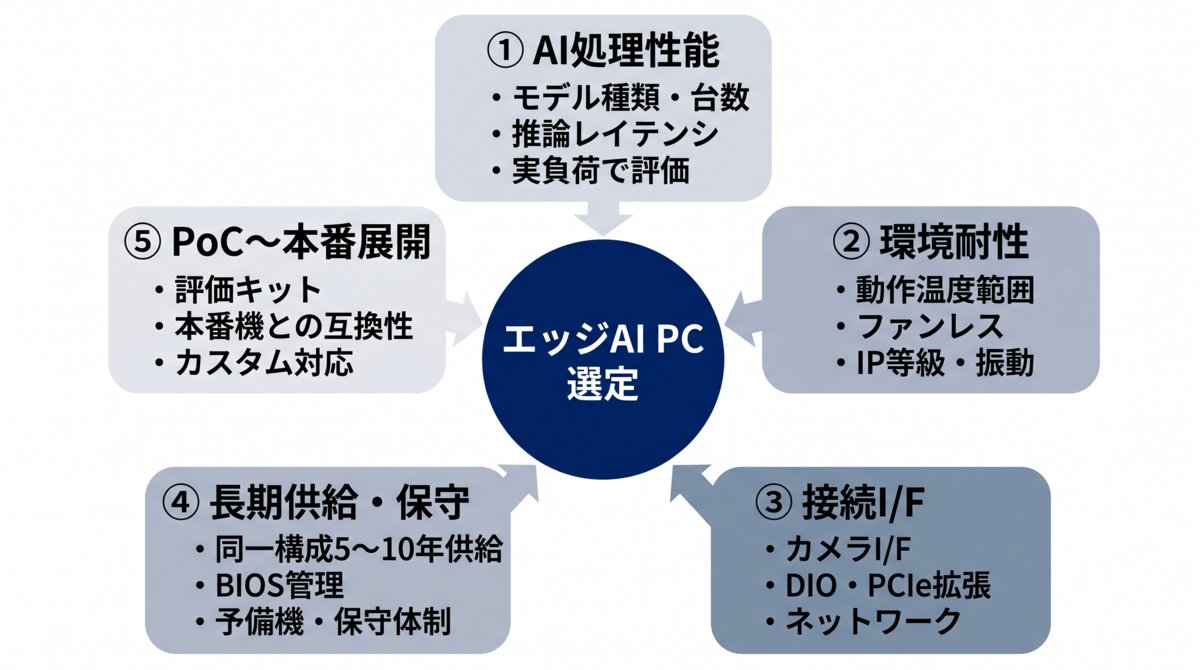

産業用エッジAI PC選定の5つの判断軸

2. 判断軸①:AI処理性能——アルゴリズムに見合った処理基盤か

最初の判断軸は、最もイメージしやすい「AI処理性能」です。ただし、ここでも単純にTOPS値や搭載NPUの種類だけで判断すると見誤ります。

確認すべき項目

  • 動かす推論アルゴリズム:物体検出・分類・セグメンテーション・姿勢推定など、モデルの種類によって必要な処理量が異なる

  • 同時に動かすモデル数:1モデル単独か、複数モデルを並行実行するか

  • カメラ台数・解像度・フレームレート:処理対象の入力ストリーム量

  • 許容できる推論レイテンシ:リアルタイム性が必要か、バッチ処理で良いか

NPU・CPU・GPUにはそれぞれ得意な処理があるため、「TOPSが高いPCを選んでおけば安心」という発想は危険です。アルゴリズムの種類とモデル数によっては、NPUを搭載していてもメモリ帯域がボトルネックになるケース、CPUの処理能力が不足するケースもあります。

実際の選定では、想定する推論ワークロードを明確化し、その負荷を実際に流して評価するのが最も確実です。PoC段階で本番に近い構成で検証する重要性は、ここに直結します。

3. 判断軸②:環境耐性——設置場所の条件に耐えられるか

第2の判断軸は、設置環境への耐性です。エッジAI PCは「現場に置く」ことが前提のため、オフィス用PCの常識が通用しません。

確認すべき項目

  • 動作温度範囲:屋外・夏場の工場・冷凍倉庫など、想定設置場所の最低・最高温度に対応しているか

  • ファンレス/低騒音設計:粉塵環境ではファンが詰まり故障の原因になるため、ファンレス構造が望ましい

  • IP等級(防塵・防水):粉塵環境ならIP65以上、屋外や洗浄を行うエリアならIP67以上

  • 振動・衝撃耐性:搬送機・回転機の近くに設置する場合は無視できない

  • EMC・ノイズ耐性:高圧設備・大型モータの近隣では特に重要

このうち、見落とされがちなのがファンレス構造動作温度範囲の2点です。動作温度範囲は「室温で動く」のではなく、機器内部に熱がこもる夏場の工場で確実に稼働するかを確認する必要があります。設置場所の温度を直接測定し、想定機種の保証温度範囲と照らし合わせるのが確実です。

4. 判断軸③:接続インタフェース——周辺機器と確実につながるか

第3の判断軸は、周辺機器との接続性です。AI PCは単体では機能せず、必ずカメラ・センサ・上位システムと連動して動きます。

確認すべき項目

  • カメラI/F:GigE Vision/USB3 Vision/Camera Link/CoaXPress——使用するカメラの規格に対応しているか、必要台数分のポートがあるか

  • DIO(デジタル入出力):PLC・センサ・トリガー信号との連携に必要

  • シリアル通信(RS-232C/RS-485):既存の計測器・装置との接続用

  • ネットワーク:複数LANポート、PoE対応、産業用ネットワーク(PROFINET・EtherCAT等)対応

  • PCIe拡張スロット:将来的なI/F追加・NPUカード増設の余地

選定段階では、「いま使うカメラ・センサ」だけでなく「3年後に追加される可能性のあるI/F」まで含めて評価するのが現実的です。特にカメラI/Fは、後から増設できないPCを選んでしまうと、ライン拡張時にPC自体を入れ替えることになり、想定外のコストにつながります。

5. 判断軸④:長期供給・保守体制——5〜10年運用に耐えるか

第4の判断軸は、産業用途特有の「時間軸の長さ」に関わるものです。民生PCでは数年で部品供給が打ち切られるのが当たり前ですが、産業用途では同じ構成のPCを5〜10年使い続けるのが前提になります。

確認すべき項目

  • 長期供給保証の有無:CPU・チップセット・基板レベルでの供給年数

  • 後継モデルへの移行容易性:構成変更が発生した場合のソフトウェア互換性

  • 保守・修理体制:故障時のリードタイム、予備機の確保しやすさ

  • BIOS・ドライバの長期サポート:セキュリティ更新・OS更新時の対応

  • 製品ライフサイクルの明示:販売終了時期・サポート終了時期があらかじめ示されているか

選定時に見落としがちなのが、「長期供給」の中身です。「長期供給」を謳う製品でも、実際にはCPU単体が長期供給品なだけで、基板レイアウトやBIOSバージョンは予告なく変わるケースもあります。複数台を同一構成で運用する必要がある産業用途では、「同一型番・同一構成での供給年数」が確保されているかをメーカーに確認することが重要です。

6. 判断軸⑤:PoC〜本番展開への段階対応——構成変更に追従できるか

第5の判断軸は、導入プロセスに関わる視点です。AI実装は通常、PoC→パイロット運用→本番展開と段階を踏んで進みます。この過程で構成が変化することを前提に、PC側がそれに追従できるかを評価する必要があります。

確認すべき項目

  • 評価キットの提供有無:PoC段階で借用または短期で導入できるNPU搭載評価機があるか

  • 本番機との互換性:評価機と本番機が同系列の構成で、PoC結果をそのまま展開できるか

  • カスタム対応の柔軟性:I/F追加・形状変更などのODM対応が可能か

  • 段階展開時のロット対応:少量からの製造・納期柔軟性

この軸が重要なのは、PoCで動いたPCをそのまま本番にスケールできれば、再検証や移植コストが大きく削減できるためです。逆に、PoCはGPU搭載のワークステーション、本番は別系統のエッジAI PC——という構成にしてしまうと、PoCで得た知見が本番では活かせず、追加の検証費用が発生します。

選定段階で、メーカー側に「評価から本番まで同じ製品系列で対応できるか」を確認しておくのが、後の手戻りを最も減らすアプローチです。

7. 5つの判断軸チェックリスト(まとめ)

これまでの内容を、選定時に確認するチェックリストとして整理します。

  • ① AI処理性能:想定する推論ワークロード(モデル種類・台数・カメラ数・レイテンシ要件)を明確化し、実負荷で評価する

  • ② 環境耐性:設置場所の温度・粉塵・振動条件を計測し、保証スペックに照らす(ファンレス・IP等級も確認)

  • ③ 接続I/F:いま使うI/Fと3年後に追加する可能性のあるI/Fを洗い出し、ポート数・拡張性を確認

  • ④ 長期供給・保守体制:「同一構成」での供給年数・保守体制・BIOS更新計画を文書で確認

  • ⑤ PoC〜本番への段階対応:評価機と本番機が同系列の構成か、カスタム対応が可能か

この5項目は、いずれもメーカーのカタログだけでは判断しきれない要素を含みます。実際には仕様書の確認・現物評価・メーカーへのヒアリングを組み合わせて確認することになります。

おわりに

エッジAI PCの選定は、単純なスペック比較で完結する作業ではありません。「現場で動かしきれる構成か」を見極めるには、AI処理性能・環境耐性・接続I/F・長期供給・PoC対応という5つの判断軸を、選定の早い段階から並行して評価する必要があります。本記事のチェックリストを、選定会議の際の確認項目としてお使いいただければ幸いです。

アナログ・テックでは、本記事で挙げた5つの判断軸すべてに対応できる製品ラインナップとして、現場設置を前提としたAironiA(IP67対応・ファンレス・NPU搭載モデルあり)と、カスタム設計に対応するAT-IPC(I/F構成・形状を要求仕様から設計)の2系統をご用意しています。Hailo-8搭載の評価開発キットからの段階的検証にも対応していますので、選定の初期段階からお気軽にご相談ください。

産業用途でのAI実装コストはどこに発生するのか——PoC・本番展開・運用の3フェーズで整理する

— 産業用エッジAI 実装コストの考え方 —



「AIを導入したいが、コストの全体像が見えない」——産業用途でAI実装を検討する際、最初にぶつかるのがこの問いです。評価機の見積もりやモデル開発の概算は出るものの、本番展開・長期運用まで含めた全体像が把握できないまま、稟議が止まってしまうケースは少なくありません。

本記事では、産業用途でAIを実装する際の費用が、「PoC」「本番展開」「運用」の3フェーズのどこにどのように発生するのかを構造的に整理します。具体的な金額は案件によって大きく変動するため本記事では扱いませんが、費用項目の漏れフェーズ間の規模感の違いを理解しておくことで、見積もり時の判断軸が明確になります。

1. AI実装コストは「単発のIT投資」ではない

多くのIT機器の導入では、「ハードウェア+ライセンス+初期SI費用」という比較的シンプルなコスト構造で見積もりが組まれます。しかしAI実装は、これと同じ感覚で進めるとどこかで予算の見立てが破綻しやすい性質を持っています。

その理由は、AI実装が次の3つのフェーズを通じて段階的に費用を発生させる構造になっているためです。

  • PoCフェーズ:技術が現場で使えるかを検証する

  • 本番展開フェーズ:実運用に耐えるシステムとして作り込む

  • 運用フェーズ:稼働後に継続的に発生する

各フェーズの費用は規模が大きく異なる場合が多く、PoC費用に台数を掛けるだけで本番見積もりを作るような進め方では、現実とのギャップで案件が止まることもあります。フェーズごとの費用構造の違いを理解することが、最初の出発点になります。

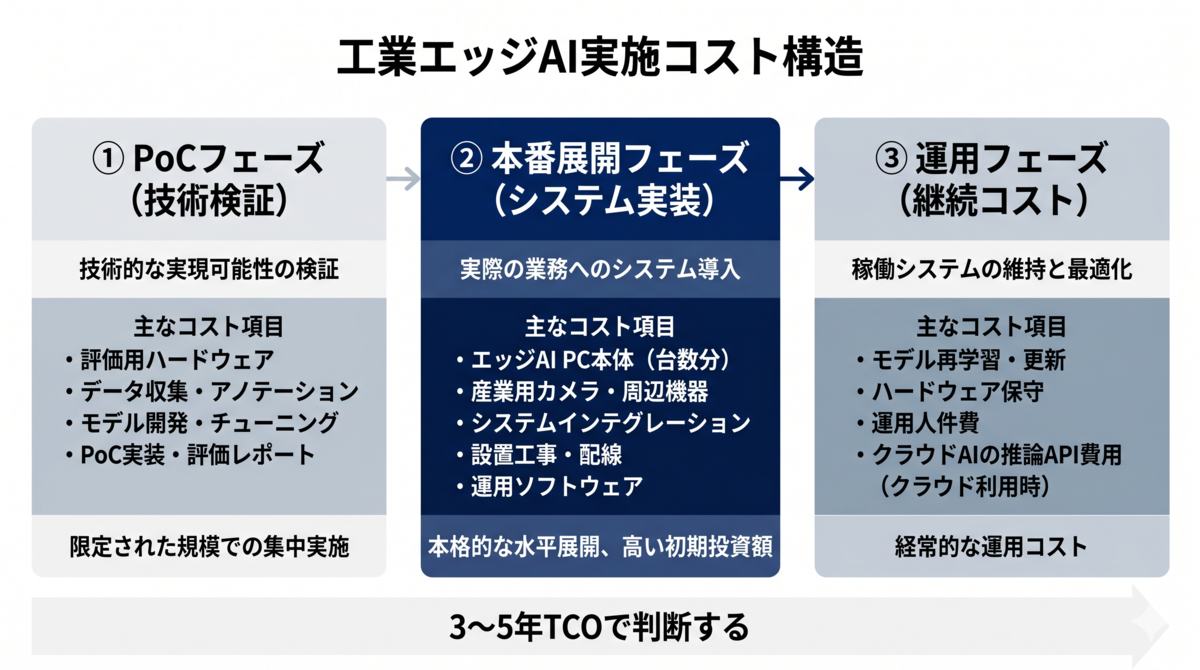

AI実装コストの3フェーズ構造(PoC・本番展開・運用)



2. PoCフェーズ——技術検証のコスト

PoC(Proof of Concept)は、「自社の現場でAIが本当に使えるか」を見極めるフェーズです。ここで発生する主な費用項目は次の通りです。

  • 評価用ハードウェア:Hailo-8搭載の評価キットや、現場検証用のエッジAI PC

  • データ収集・アノテーション:自社現場の映像・センサデータを集め、教師データとしてラベル付け

  • モデル開発・チューニング:自前で実施するか、AIベンダーに委託するか

  • PoC実装と評価レポート作成:現場での検証稼働、精度測定

規模感は、検証範囲・モデル精度の要求レベル・自社内で内製する範囲によって大きく変動します。一般的に本番展開フェーズと比べると小さく収まる傾向はありますが、「とりあえずPoC」で始めると、データ収集とアノテーションが想定以上に膨らむケースがあるため注意が必要です。

このフェーズで重要なのは、本番展開を見据えた評価を行うことです。たとえば、PoCではGPU搭載のワークステーションで好成績を出したものの、本番で使うエッジAI PCに移植したら推論速度が出ない——というのは典型的な失敗パターンです。PoCの段階から、本番で使うのに近いハードウェア構成で検証することが、後の手戻りを大きく減らします。

3. 本番展開フェーズ——システム実装のコスト

PoCで技術的な見通しが立った後に始まるのが、本番展開フェーズです。ここでは費用項目が一気に増え、見積もりの精度が問われるフェーズになります。

主要なコスト項目

  • エッジAI PC本体:設置台数分のハードウェア(カメラ台数・ライン数に比例)

  • 周辺機器:産業用カメラ、照明、ネットワークスイッチ、ストレージ

  • システムインテグレーション:既存PLC・MES・SCADAとの連携、アラート通知系の構築

  • 設置工事・配線:現場設置、防塵・防水対策、電源工事

  • 運用ソフトウェア:監視ダッシュボード、ログ管理基盤

このフェーズで一般的に言えるのは、ハードウェア費用だけがコストの中心ではないということです。SI費用・周辺機器・設置工事費が積み上がる結果、「PCを×台数で見積もれば本番費用が出る」と考えると、実際の見積もりとは大きな乖離が生じます

見積もりレンジの考え方

本番展開の総額は、カメラ台数・ライン数・設置拠点数・既存システムとの連携範囲によって大きく変動します。一般論としては、PoCの規模感を大きく超える水準になることが多く、複数拠点・全社展開を想定する場合はさらに段階的に積み上がります。具体的な金額レンジを早期に確定させるよりも、項目を漏れなく洗い出してSI事業者から個別見積もりを取得することが現実的な進め方です。

4. 運用フェーズ——継続的に発生するコスト

稼働後にも、継続的にコストは発生します。ここを見落としたまま導入を進めると、運用開始から数年経過した段階で予算が逼迫する事態に陥りやすくなります。

運用コストの主な項目

  • モデル再学習・更新:環境変化や新しい検知対象への対応(年1〜数回が一般的)

  • ハードウェア保守:故障対応、予備機運用、定期点検

  • 運用人件費:アラート対応、ログ分析、現場とのフィードバックループ

  • クラウドAIの場合は推論API費用:カメラ台数・推論回数に比例して継続課金

クラウドAIとエッジAIの費用構造の違い

運用フェーズで両者の差が顕著に表れるのが、推論にかかる継続費用の構造です。クラウドAIサービスを利用する場合、推論料金は一般的にカメラ台数・推論頻度・データ転送量に応じた従量課金となるため、24時間稼働かつ複数台を展開すると、ランニング費用が継続的に積み上がる傾向があります。

一方、エッジAIは初期投資は相対的に大きくなりますが、運用フェーズの継続費用は構造的に低く抑えやすいのが特徴です。ハードウェアコストは導入時に固定化され、推論処理は現場のPC内で完結するため、稼働量に比例した課金が発生しません。長期間・多拠点で稼働させるほどエッジAIのトータル費用が有利になる傾向があり、運用期間を3〜5年で想定する産業用途では検討価値の高い選択肢です。

5. 失敗しない見積もりのために

これまでの整理を踏まえ、AI実装の見積もりで陥りやすい失敗と、その回避策を整理します。

典型的な失敗パターン

  • PoC費用に台数を掛けて本番見積もりを作る:SI・周辺機器・工事費用が抜けている

  • ハードウェアだけで比較する:運用フェーズのクラウド費用や保守費用が抜けている

  • 初年度予算だけで判断する:3〜5年のTCO(総保有コスト)で見るとエッジAIが有利になる場合が多い

  • PoCを本番と違うハードウェアで検証する:本番移植で性能が出ず、再検証コストが発生

TCO(総保有コスト)で考える視点

産業用途のシステムは、3〜5年単位で運用するのが一般的です。AI実装の判断も、初年度の見積もりだけでなく運用期間全体での総コストで比較するのが現実的です。エッジAIは初期投資が大きくなりやすい一方、運用継続費用が構造的に小さいため、長期スパンで見ると優位になることが多いというのが、費用構造から導かれる一般的な傾向です。

おわりに

産業用途でのAI実装コストは、PoC・本番展開・運用の3フェーズに分かれており、それぞれで費用構造が大きく異なります。具体的な金額はプロジェクトの規模・要件によって変動するため一律には語れませんが、費用項目を漏らさず把握することと、長期TCOで判断することが、現実的な見積もりと予算設計の出発点になります。

アナログ・テックは、エッジAIの実装基盤となるハードウェアの提供を専門としています。Hailo-8を搭載したエッジAI評価開発キットの貸出から、本番展開向けのAironiA(現場設置向けAI PC)・AT-IPC(カスタム産業用PC)の構成提案、長期供給を見据えた製品ラインナップまでをご用意しています。モデル開発やシステムインテグレーションは専門のSI事業者・AIベンダーが担う領域となるため、本記事の費用構造を踏まえて各フェーズの担当を整理した上で、それぞれに適切な見積もりを取得することをおすすめします。

ハードウェア構成の相談、評価機の貸出、設置環境にあわせた構成設計などについては、いつでもお気軽にお問い合わせください。

安全監視AIを現場で動かすために——エッジAI PCが選ばれる理由

— 製造現場の安全・作業者モニタリングAI特集 第3回 —



前回までに、従来の安全管理が抱える構造的限界と、AIカメラが「気づく」3つの代表的な危険——ヘルメット未着用・危険エリア侵入・転倒検知——の仕組みを整理しました。
「AIで危険を検知する」という方向性までは見えた。
では、それを現場で実際に動かすには、何が必要なのでしょうか。

本記事では、安全監視AIの運用を支えるエッジAI PCに求められる3つの要件——「処理性能」「耐環境設計」「長期運用性」——を整理し、なぜ一般的なオフィス向けPCや汎用サーバーではなく、産業用途向けのエッジAI PCが選ばれるのかを解説します。

1. 安全監視AIを「止めない」ための3つの壁

安全監視AIは一度導入したら終わりではなく、24時間365日稼働し続けて初めて意味を持つシステムです。止まった瞬間に「監視の空白」が生まれ、それは事故リスクへと直結します。

現場でAIを動かし続けるためには、次の3つの壁を超える必要があります。

  • 処理性能の壁:複数カメラの映像を、遅延なくリアルタイムで推論する

  • 設置環境の壁:工場の粉塵・温度変化・振動に耐えて安定稼働する

  • 運用継続の壁:24時間連続稼働と、数年単位の安定調達・保守を支える

この3つの視点から、エッジAI PCに求められる要件を順に整理していきます。



安全監視AIに求められるエッジAI PCの3つの要件

2. 処理性能——複数カメラのリアルタイム推論を支える設計

安全監視AIで最初にぶつかるのが処理性能の問題です。ラインごとに2〜4台、工場全体では数十台のカメラを常時監視対象とするケースも珍しくありません。これらすべての映像を30fps前後の実時間で推論する必要があります。

CPU・GPUだけでは足りない

一般的なPCでYOLO系の物体検知モデルを動かす場合、CPUのみでは1〜2カメラが限界、GPU搭載機でも消費電力と発熱の問題が顕在化します。複数カメラをリアルタイム処理するには、AI推論に特化したアクセラレータ(NPU)の搭載が現実的な選択肢となります。

たとえばHailo-8のようなエッジAI向けNPUは、最大26 TOPSの推論性能を低消費電力(typ. 2.5W)で実現します。使用するAIモデルの規模にもよりますが、軽量な物体検知モデルであれば1枚のアクセラレータで4〜8系統程度のカメラストリームを同時推論することが可能で、ファンレス設計の小型PCにも組み込めます。

推論パイプラインの設計も重要

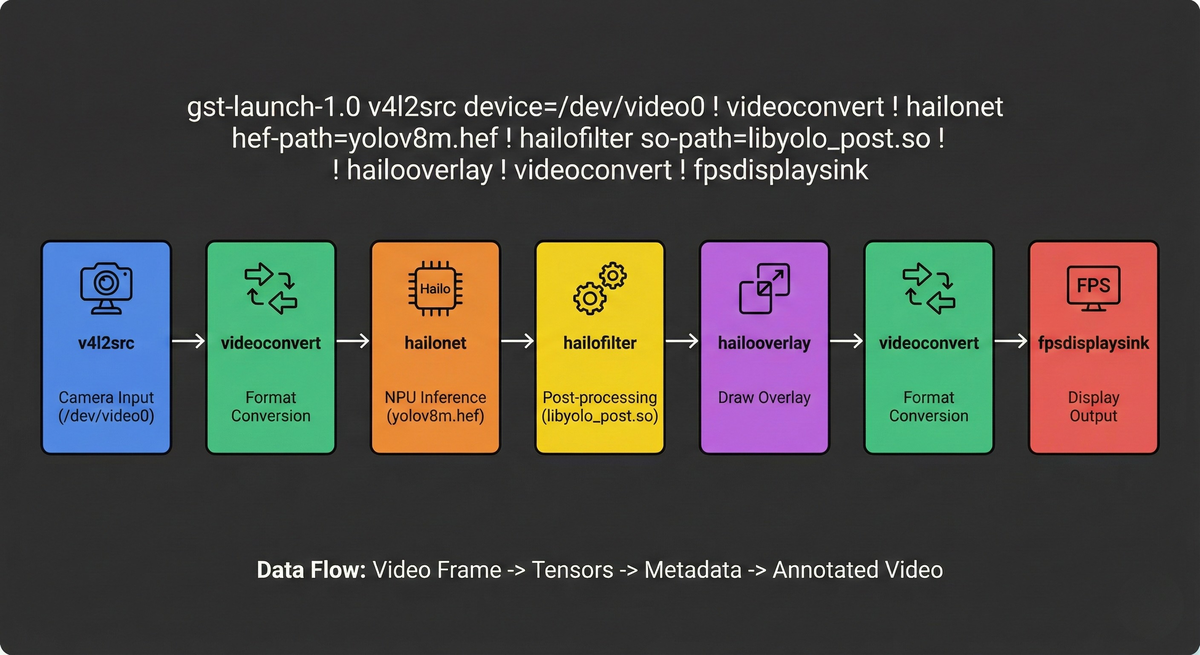

処理性能は単にハードウェアのスペックだけでは決まりません。カメラ入力からデコード・前処理・推論・後処理・アラート発信までをGStreamer等で効率的にパイプライン化できるかが、実効スループットを左右します。Hailo TAPPASのようなフレームワーク対応が、実装負荷を大きく下げるポイントになります。

3. 耐環境設計——工場で「止まらない」ための設計思想

安全監視AIが動く場所は、オフィスのような恵まれた環境ではありません。製造現場では粉塵・切削油のミスト・高温・振動・電源ノイズなど、PCにとって過酷な条件が揃っています。

ファンレス設計と温度耐性

現場設置のPCで最もトラブルが多いのが冷却ファンです。粉塵を吸い込んで目詰まりし、冷却能力が落ちて熱暴走する——これは工場PCの典型的な故障パターンです。

このため、エッジAI PCではファンレス設計が実質的な必須要件になります。ヒートシンクと筐体全体での放熱設計により、稼働部品をなくすことで粉塵環境でも止まらないPCを実現できます。動作温度範囲も、一般的な0〜35℃ではなく、-10〜50℃、場合によっては-40〜85℃といった産業用の温度保証が必要です。

防塵・防水(IP等級)

屋外監視や水場・塗装エリアでの設置では、IP等級(防塵・防水性能)の考慮も欠かせません。たとえばIP67対応であれば、粉塵の侵入と一定の水没にも耐えることができ、現場への設置自由度が大きく広がります。

振動・衝撃耐性

プレス機・搬送設備の近くでは常時微振動が発生します。HDDを搭載したPCではデータ破損や起動不良の原因となるため、SSD(できればM.2 NVMe)の搭載と、筐体側での振動対策(マウント設計・コネクタの固定方式)もチェックポイントとなります。

4. 長期運用性——24時間稼働と「数年後も同じ構成で買える」保証

安全監視AIは、導入して3年後に部品が入手できなくなり更新を迫られる、というわけにはいきません。ラインが大きい工場では、数十台のPCを全国・全拠点にロールアウトするケースもあり、ハードウェアの統一と長期供給が運用コストを大きく左右します。

24時間連続稼働を前提とした選定

MTBF(平均故障間隔)が明示された産業用PCを選ぶことが、運用トラブルを避けるための基本です。コンシューマー向けPCは短期利用を前提とした設計のため、連続稼働では想定外の早期故障を招きます。電源ユニット・ストレージ・メインボードすべてが産業用グレードの長寿命品で構成されていることが理想です。

長期供給モデルと保守

CPU・チップセットの世代交代が早い一般PC市場に対し、産業用PCでは同一モデルの長期供給(typ. 5〜7年)や、保守部品の在庫確保、故障時の代替機対応などが提供されるケースが多くあります。複数拠点に展開した後、1年後に追加購入しても同じ構成で調達できる——これは安全監視AIのような社内標準プラットフォームとして運用する上で非常に重要な要素です。

5. 「現場設置前提のAI PC」が選ばれる理由

ここまで整理してきたとおり、安全監視AIに必要なエッジAI PCには、単なる「NPUを搭載した小型PC」以上のものが求められます。整理すると、求められる要件は次の通りです。

  • 複数カメラを実時間で推論できるNPU搭載+パイプライン設計

  • 粉塵・温度・振動に耐えるファンレス・産業用筐体

  • 24時間365日の連続稼働を支える産業用グレード部品構成

  • 全国拠点への展開を見据えた長期供給・保守体制

一般的なオフィス向けPCやサーバーでは、これらをすべて満たすことは困難です。逆に、「現場設置でAIを動かす」ことを前提に設計されたエッジAI PCであれば、安全監視AIの運用基盤として自然に機能します。

アナログ・テックでは、これらの要件を満たす製品ラインとして、標準仕様から選ぶAironiA(防水対応モデルを含む現場設置向けAI PC)と、要求仕様から構成を設計するAT-IPC(カスタム産業用PC)を提供しています。カメラ台数・設置環境・検知要件にあわせて、Hailo-8などのアクセラレータを組み合わせた構成を選定・提案しています。

おわりに

全3回にわたる「製造現場の安全・作業者モニタリングAI特集」をまとめます。

  • 第1回では、従来の安全管理が抱える空間的・時間的・認知的な構造的限界を整理しました。

  • 第2回では、AIカメラが「気づく」3つの危険——ヘルメット・侵入・転倒——の技術的な仕組みを確認しました。

  • 第3回(本記事)では、それらを現場で動かすためのエッジAI PCに求められる3つの要件を整理しました。

「AIで安全を守る」という方向性は、もはや選択肢の一つではなく、現実的に検討すべきフェーズに入っています。導入の判断軸は、AIモデルの良し悪しだけでなく、それを現場で止めずに動かし続けられる基盤をどう組むかにあります。本シリーズが、その設計判断の一助となれば幸いです。

構成・用途のご相談、PoCでの評価機貸出、特定カメラとの接続検証など、個別のご相談はいつでもお気軽にお問い合わせください。

本記事のシリーズ

AIカメラが「気づく」3つの危険——ヘルメット・侵入・転倒

— 製造現場の安全・作業者モニタリングAI特集 第2回 —



前回は、製造業の安全管理が抱える「空間的・時間的・認知的」3つの構造的限界を整理しました。
人の目には限界がある——では、AIカメラは実際に何を、どのように「見て」いるのでしょうか。
「AIが危険を検知する」と言うのは簡単ですが、その中身が見えなければ現場への適用判断はできません。

本記事では、製造現場の安全監視AIが「気づく」3つの代表的な危険——ヘルメット未着用・危険エリアへの侵入・転倒——それぞれの技術的な仕組みと、現場実装で押さえるべきポイントを整理します。

1. AIによる映像解析の基礎——「検知」は2つの技術で成り立つ

安全監視AIが「危険に気づく」ために使われる技術は、大きく2つに分類できます。

物体検知(Object Detection)

映像の中から特定の対象(人・ヘルメット・フォークリフトなど)を認識し、その位置を矩形(バウンディングボックス)で特定する技術です。YOLO(You Only Look Once)系のモデルが現場での実用化で最も広く使われており、処理速度と精度のバランスに優れます。

「ヘルメットをかぶっているか」「人が特定エリアにいるか」の判断は、この物体検知が基本となります。

姿勢推定(Pose Estimation)

人の体の主要な関節点(肩・腰・膝・足首など)の座標を推定し、骨格情報として取得する技術です。MediaPipeやOpenPoseなどのフレームワークが代表的で、「転倒」「しゃがみ込み」「異常な体勢」の検知に使います。

骨格の角度変化や関節点の位置関係を時系列で追うことで、「いつもと違う動き」を検出します。

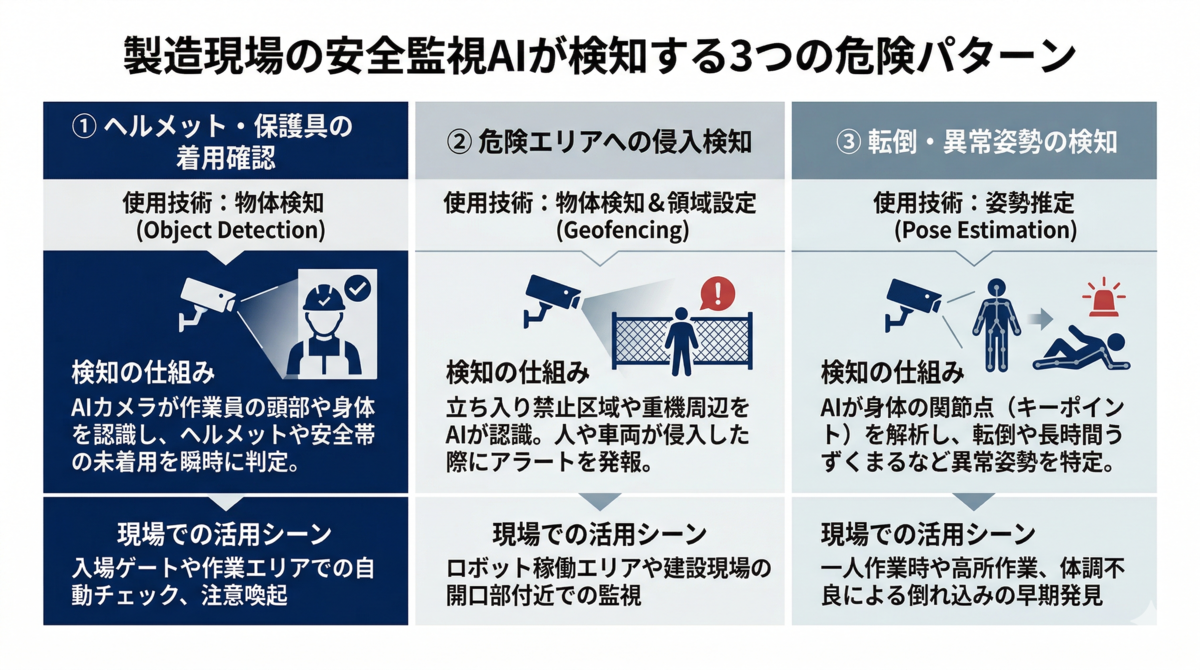

安全監視AIが使う2つの基盤技術(物体検知・姿勢推定)と3つの検知機能

2. 検知①:ヘルメット・保護具の着用確認

製造現場で最も基本的な安全ルールの一つが、ヘルメットや安全ベストなどの保護具着用です。しかし「着けていない人を都度注意する」のは人手で行う限り難しい。ここで物体検知が活きます。

仕組み

カメラ映像から人物を検出し、頭部領域に対してヘルメットの有無を判定します。「ヘルメットあり」「ヘルメットなし」の2クラス分類として学習させたモデルを使うことが多く、色・形状・反射特性を学習させることで高精度な判定が可能です。

精度と現場条件

精度に影響する主な要因として、カメラの設置角度と解像度が挙げられます。真横からの映像では頭部の見え方が変わり、精度が落ちます。俯瞰気味のアングルで頭部が明確に映るよう設置するのが基本です。また、夜間・薄暗い照明環境では赤外線カメラの併用が必要になるケースもあります。

安全ベスト・防護メガネなど他の保護具の検知も、同様の物体検知で対応できます。学習データに現場固有の保護具の画像を加えることで、汎用モデルより精度を高めることができます。

3. 検知②:危険エリアへの侵入

フォークリフト走行路・プレス機周辺・高温エリアなど、立入禁止区域への人の侵入は重大事故に直結します。これを検知するのが「エリア侵入検知」です。

仕組み

カメラ映像上に仮想的な「ジオフェンス(仮想境界線)」を設定し、その領域内に人物が検出された瞬間にアラートを発します。設定はソフトウェア上での操作で完結するため、物理的な柵や赤外線センサーを追加する必要がありません。

さらに「進入方向」や「エリア内での滞在時間」を条件に加えることで、誤検知を減らす設計も可能です。たとえば「エリア内に3秒以上滞在した場合にのみアラート」とすれば、通路を横切るだけの場合を除外できます。

精度と現場条件

課題になりやすいのがカメラの視野角と死角です。柱・設備・パレットなどの遮蔽物により、カメラから見えないエリアが生まれます。1台のカメラでカバーできる範囲には限界があり、複数台のカメラを組み合わせた死角のない配置設計が実装上のポイントになります。

4. 検知③:転倒・異常姿勢の検知

転倒は突発的に起きるため、気づいた時には意識を失っているケースもあります。迅速な発見と初期対応が生死を左右することもある、最も緊急性の高い検知項目です。

仕組み

姿勢推定によって取得した骨格情報から、人物の「縦横比の変化」と「関節点の位置関係」を時系列で監視します。通常、立位の人物は縦に長い骨格構造をもちますが、転倒すると骨格が横方向に倒れ、腰・肩の座標が急激に下降します。この変化量が閾値を超えた場合に「転倒」と判定します。

しゃがむ・かがむなどの正常な動作との区別がポイントになります。「急激な速度での体勢変化」「頭部が床面近くまで下降している」といった複数条件を組み合わせることで、誤検知を抑えます。

精度と現場条件

他の作業者や設備に遮蔽されると骨格推定の精度が落ちます。また、工場内の床反射・蒸気・粉塵など特殊な環境条件も影響します。複数カメラからの映像を統合して判定する設計が、遮蔽問題への現実的な対処法です。

5. 「精度」と「誤検知」——現場実装のリアル

AIによる安全監視を検討する際、「本当に正しく検知できるか」は当然の疑問です。ここで押さえておきたいポイントがあります。

AIの検知性能を評価する指標として、「見逃し(False Negative)」と「誤検知(False Positive)」のトレードオフがあります。閾値を下げると見逃しは減りますが誤検知が増え、逆に閾値を上げると誤検知は減りますが見逃しリスクが高まります。

安全監視においては「見逃し」のほうが致命的なため、一定の誤検知を許容しながら閾値を設定するのが現実的な設計です。ただし、誤検知が多すぎると現場担当者がアラートに慣れてしまい、重要なアラートを見逃すという逆説的な問題(「アラート疲れ」)が生じます。

重要なのはAIの検知精度を現場環境に合わせてチューニングする期間を設けることです。汎用モデルをそのまま使うのではなく、自社の現場映像で追加学習させたり、誤検知パターンを分析して除外ロジックを加えたりすることで、実用レベルへの調整が可能になります。

おわりに

AIカメラによる安全監視は、物体検知と姿勢推定という2つの基盤技術の組み合わせで成り立っています。ヘルメット着用確認・危険エリア侵入・転倒検知それぞれに固有の設計ポイントがあり、現場環境への適合がシステムの実効性を左右します。

次回(第3回)では、こうした安全監視AIを現場で動かすために必要なエッジAI PCの要件——処理性能・耐環境設計・設置条件——について具体的に整理します。

本記事のシリーズ

製造現場の安全管理、なぜ「見ているだけ」では限界なのか

製造現場の安全管理、なぜ「見ているだけ」では限界なのか

— 製造現場の安全・作業者モニタリングAI特集 第1回 —

「ヘルメットをかぶるようにと何度言っても……」「あの日、誰かがその場にいれば……」。
製造現場の安全担当者なら、こうした言葉を一度は耳にしたことがあるはずです。
ルールを作り、教育を重ね、それでも事故は起き続ける。なぜか。
答えは単純です——「人が見ている」ことには、構造的な限界があるのです。

本記事では、製造業の労働災害の現状を整理したうえで、従来の安全管理手法が抱える本質的な課題と、AIカメラによる常時監視への転換という方向性について解説します。

1. 数字が示す、製造現場の「今」

まず現実を直視します。厚生労働省が発表した最新の統計データは、製造業の安全管理が依然として深刻な課題を抱えていることを示しています。

2024年(令和6年)の製造業における労働災害死傷者数(休業4日以上)は26,676人。全産業の中で最も多く、約5人に1人の労災が製造現場で起きている計算です。2021年から2023年にかけては3年連続で増加を続けており、2024年にようやく前年比1.9%減と改善の兆しが見えてきた段階です。

しかし、死亡者数に目を向けると2024年は142人と前年から4人増加しています。死傷者数が減っても、命を落とす重篤な事故は増えているという現実があります。

事故の種類別に見ると、最多は「はさまれ・巻き込まれ」で4,692件(2024年)。次いで転倒、墜落・転落と続きます。こうした事故の多くは「一瞬の油断」や「ちょっとした不注意」によって引き起こされます——つまり、ルールを知っていても起きてしまう類の事故です。

製造業の安全管理における3つの構造的限界

2. 従来の安全管理——その構造的な限界

製造現場における安全管理は、長年にわたって「人が中心」の仕組みで運営されてきました。代表的な手法として、安全ルール・規則の制定、KY活動(危険予知訓練)、定期パトロール・巡回、教育・研修の実施などが挙げられます。

これらの取り組みは確かに一定の効果をあげてきました。しかし、どれも本質的な弱点を抱えています。それは「人が見ていないときには機能しない」という点です。

「監視の空白」は必ず生まれる

典型的な製造ラインを想像してください。数百メートルにわたるラインに数十名の作業者が配置され、フォークリフトが行き来し、複数の工程が同時進行しています。これを安全担当者1〜2名でくまなく監視することは、物理的に不可能です。

パトロールは「そのとき」の状況しか把握できません。作業者は「誰かが見ている」と感じるとルールを守り、見ていなければ省略する——これは人間の自然な行動心理です。重大事故の多くは、「誰も見ていないとき」に起きています

「疲れ」と「慣れ」という不可避の問題

人間の集中力には限界があります。8時間、カメラモニターを凝視し続けることはできません。ましてや同じ光景を毎日見続けると「慣れ」が生じ、異常を見逃しやすくなります。これは担当者の能力や意識の問題ではなく、人間の生理的な特性です。

映像監視業務において、20分を超えると重大なエラーを見落とす確率が著しく上昇するという研究結果もあります。製造現場に監視カメラが設置されていても、「見ている人」がいなければ意味をなさないのです。

整理すると、従来の安全管理が抱える構造的限界は次の3点です。

  • 空間的限界:広い現場を人の目だけでカバーしきれない

  • 時間的限界:24時間・休憩中・深夜のカバーが困難

  • 認知的限界:疲労・慣れによる見落としは不可避

3. 「ルールを守らせる」から「事故を起こさせない」へ

発想を転換する必要があります。従来の安全管理は「人がルールを守ること」を前提としています。しかし、人はルールを破ります。疲れます。忘れます。これは性善説・性悪説の話ではなく、人間の特性として受け入れるべき現実です。

ならば問うべきは「どうすれば守らせられるか」ではなく、「ルールを守らなくても事故が起きない仕組みをどう作るか」です。この視点から生まれたのが、AIカメラによるリアルタイム監視という考え方です。

AIカメラが変える「監視」の概念

AIによる映像解析は、従来の監視の限界を一変させる可能性を持ちます。人が見ていなくても、24時間365日、疲れることなく映像を解析し続けます。そして「異常」が検知された瞬間に、担当者へアラートを発信します。

現時点で実用化が進んでいる主な検知項目として、次の3つが挙げられます。

  1. ヘルメット・保護具の着用検知:未着用のまま作業エリアに入ると即座にアラート

  2. 危険エリアへの侵入検知:立入禁止区域への人の侵入をリアルタイムで検出

  3. 転倒・異常姿勢の検知:作業者が倒れた瞬間を検知し、迅速な救護を可能にする

これらの技術がどのように動作し、現場への実装でどのような考慮が必要かについては、次回の第2回で詳しく解説します。

4. なぜ「エッジ処理」が鍵になるか

AIカメラによる安全監視を実現するにあたり、見落とされがちですが非常に重要なポイントがあります。それは「どこでAI処理を行うか」という問題です。

映像データをクラウドサーバーに送って解析する方式も考えられます。しかし製造現場での安全監視において、クラウド処理には本質的な課題があります。

  • 遅延(レイテンシ):通信遅延により「今、起きている危険」への即応が困難

  • 通信コスト:複数カメラからの映像を常時送信するネットワーク負荷

  • プライバシー:作業者の映像を外部に送信することへのセキュリティリスク

  • ネットワーク依存:回線障害時にシステム全体が機能停止するリスク

転倒検知を例にとると、倒れた作業者を検知してアラートを出すまでに数秒の遅延があれば、初期対応が遅れ状況を悪化させる可能性があります。安全監視に求められるのは「ほぼゼロ遅延」のリアルタイム処理です。

そこで注目されるのが、現場に設置したPCでAI処理を完結させる「エッジ処理」の考え方です。映像データを外部に送ることなく、現場のPCがリアルタイムで解析・判断・アラート発信まで行います。

このエッジAI PCに求められるスペックや選定のポイントについては、第3回で詳しく取り上げます。

おわりに

製造業は依然として全産業最多の労災件数を抱えており(2024年:26,676人)、従来の「人が見る」安全管理には空間的・時間的・認知的な構造的限界があります。その突破口として、AIカメラによるリアルタイム常時監視が現実的な選択肢となっています。

次回は、ヘルメット着用検知・危険エリア侵入検知・転倒検知それぞれの仕組みと精度、現場実装のポイントについて技術的に解説します。

本記事のシリーズ

  • 第1回:製造現場の安全管理、なぜ「見ているだけ」では限界なのか(本記事)
  • 第2回:AIカメラが「気づく」3つの危険——ヘルメット・侵入・転倒(近日公開)
  • 第3回:安全監視AIを現場で動かすために——エッジAI PCが選ばれる理由(近日公開)

外観検査における照明・光学系とAI精度の関係

外観検査における照明・光学系とAI精度の関係

— 照明方式・レンズ選定・トリガー同期の設計ポイント —

前回は、外観検査システムにおけるカメラ選定とAI PC接続設計について整理しました。

今回は、その一歩手前に位置する「照明・光学系」を取り上げます。
外観検査AIの開発現場でよく起きる問題のひとつが、「AIモデルを変えても精度が改善しない」というケースです。
その原因の多くは、モデルやアーキテクチャではなく、照明設計にあります。
本記事では、照明方式の選び方・レンズ選定の考え方・AI PCとのトリガー同期設計という3つの観点から整理します。

1. なぜ照明がAI精度に直結するのか

AIモデルは、入力された画像から特徴を抽出して判定を行います。
照明が不適切な場合、本来検出すべき傷・汚れ・欠けが映像に現れにくくなり、どれほど高精度なモデルを使っても検出できません。
逆に言えば、適切な照明設計によって欠陥を明確に映し出せれば、シンプルなモデルでも高い精度を発揮できます

これは機械学習の文脈でよく使われる「Garbage in, Garbage out(GIGO)」の法則がそのまま当てはまります。
入力画像の質がモデルの限界を決める。照明設計は、AI精度の上限を設定する工程です。

また、照明の安定性も重要です。
照明の輝度・色温度が変動すると、同じワーク・同じ欠陥であっても画像の見え方が変わります。
モデルが学習時とは異なる照明条件の画像を入力された場合、精度は大幅に低下します。
照明を安定させることは、推論精度の再現性を確保することに等しいです

2. 主な照明方式と特性

産業用外観検査で使われる照明方式には、ワークの形状や検出対象によって適したものが異なります。代表的な4種類を整理します。

① リング照明(リング型LED)

カメラレンズの周囲を囲むように配置するリング型の照明です。
正面からワークを均等に照らすため、汎用性が高く、平面部品の表面検査や文字・刻印の読み取りに広く使われます。
ただし、ワーク表面に光沢がある場合は正反射(ハレーション)が発生しやすい点に注意が必要です。

② ドーム照明(拡散照明)

ドーム型の内側に光源を配置し、拡散光でワーク全体を均一に照らす方式です。
曲面・鏡面・凹凸が少ないワークの照射に適しており、影の発生を抑えて均一な明るさを確保するのが最大の特徴です。
表面の微細な傷や色むらを検出する用途に向きます。

③ 同軸落射照明(コアキシャル照明)

光源からの光をビームスプリッターで光軸と同軸方向に折り曲げ、カメラと同じ方向からワークに垂直に照射する方式です。
平坦な鏡面ワークの検査に特化しており、傷・段差・微細な凹凸があれば光の反射差として明確に現れます。
基板・半導体・金属平板の検査で使われることが多いです。

④ バックライト(透過照明)

ワークの背面から光を当て、シルエットとして撮影する方式です。
ワークの外形寸法・穴の有無・欠けや欠損の検出に使われます。
形状の輪郭を鮮明に浮かび上がらせるため、寸法検査・有無確認に適しています。



外観検査における照明方式の比較(リング・ドーム・同軸・バックライト)



3. 照明選定で意識すべき3つの軸

照明方式の選定は、以下の3軸で整理すると判断しやすくなります。

① 照射角度:正反射か拡散か

ワーク表面に対して光をどの角度から当てるかで、映像に現れる情報が変わります。
ハレーション(正反射による白飛び)を避けたい場合は斜め照射や拡散照明を、逆に鏡面の微細な傷を強調したい場合は同軸照明を選びます。
同じワークでも照射角度を変えるだけで検出率が大きく変わるため、試行検証が必要です。

② 波長(色・スペクトル)

白色LED以外にも、赤・緑・青・近赤外(NIR)など特定波長の照明を使うことで、ワークの素材によっては欠陥コントラストが向上します。
たとえば、近赤外照明は食品中の異物(種・骨)検出に使われることがあります。
モノクロカメラと特定波長の照明を組み合わせることで、カラー情報に依存しない安定した検査が可能になります。

③ 輝度の安定性・寿命

照明の輝度は経年劣化や温度変化で変動します。
輝度変動はAI精度の低下に直結するため、定電流駆動型の照明コントローラを使用し、輝度を一定に保つ設計が重要です。
また、スポット的に高輝度パルスを発光させるストロボ点灯は、カメラのシャッター速度を実効的に上げてモーションブラーを抑える効果があります。

4. レンズ選定のポイント

照明と合わせて設計が必要なのがレンズです。
カメラのイメージセンサーに対して適切なレンズを選ばないと、端部のボケ・歪み・解像度不足が生じます。

焦点距離と視野角

焦点距離は「どの距離でどの範囲を撮影するか」を決める基本パラメータです。
ワーキングディスタンス(カメラとワークの距離)とワーク寸法から、必要な焦点距離を計算します。
設備の制約でカメラとワークの距離が限られる場合は、短焦点レンズや広角レンズが必要になることがあります。

解像度(空間分解能)

検出したい欠陥の最小サイズに対して、1ピクセルあたりの実寸がどれくらいになるかを計算して確認します。
例えば、0.1mmの傷を検出したい場合、1ピクセル = 0.05mm 以下の解像度が必要です。
イメージセンサーの画素数だけでなく、レンズの光学解像度(MTF)もこれを満たしている必要があります。

歪み(ディストーション)

寸法検査では、レンズの歪みが直接計測精度に影響します。
一般的な標準レンズは端部に向かって歪みが生じるため、高精度な寸法計測にはテレセントリックレンズの使用を検討します。
テレセントリックレンズは視差が発生しないため、ワークの高さが多少変動しても寸法誤差が生じにくい特性があります。

5. 照明・光学系とAI PCのトリガー同期

照明・カメラ・AI PCは独立した機器ですが、外観検査システムとして機能させるには、これらのタイミング同期(トリガー制御)が不可欠です。

典型的なトリガー連携の流れは次のとおりです。

  1. ワーク検出:フォトセンサーやエンコーダがワークの通過を検知する

  2. PLCへ信号出力:センサー信号をPLCが受け取り、タイミングを調整する

  3. カメラ・照明に同期トリガー:PLCまたはAI PCからカメラのシャッターと照明のストロボを同期させる

  4. AI PCで推論実行:取得した画像をただちに前処理→NPU推論→判定まで処理する

  5. PLCへ合否出力:判定結果をDIOまたはEtherNet/IP等でPLCへ返す

このフローを成立させるために、AI PCにはデジタルI/O(DIO)ポートが必要です。
外部トリガーを受信するための入力ポートと、合否判定信号を出力するための出力ポートが求められます。
また、ストロボ点灯とカメラシャッターのタイミングがずれると、ブレた画像が取り込まれてしまうため、マイクロ秒オーダーの精度でトリガー制御が行えることが設計要件になります。

おわりに

外観検査AIの精度は、AIモデルだけで決まるわけではありません。
照明方式・レンズ選定・トリガー同期という「入力画像の品質を決める設計」が、モデルの精度の上限を設定します。

照明設計を後回しにして学習データを集め始めると、収集したデータ全体が使いにくい画質で揃ってしまい、後から照明を変更したときにデータを取り直すことになります。
照明・光学系の設計は、AI開発のなかで最初に着手すべき工程のひとつです

外観検査システム向けのAI PCの構成選定や、DIOを使ったトリガー制御設計についてご相談がある場合は、お気軽にお問い合わせください。

本記事のシリーズ
