外観検査システムにおけるAI PCの役割

— 現場設置を前提とした設計の考え方 —

エッジAI PCの活用用途として、近年とくに引き合いが増えているのが外観検査です。
食品・飲料ラインでの異物・汚損検知、部品製造における傷・欠け・寸法不良の検出、基板実装の外観確認など、用途は多岐にわたります。

外観検査システムは、カメラ・照明・搬送機構・PLC・PC・SIer提供のアプリケーションなど、複数の要素が組み合わさって成立します。
そのなかでAI PCはどの処理を担い、どのような要件が求められるのか。
本記事では、PC（コンピュータ）の役割に絞って整理します。

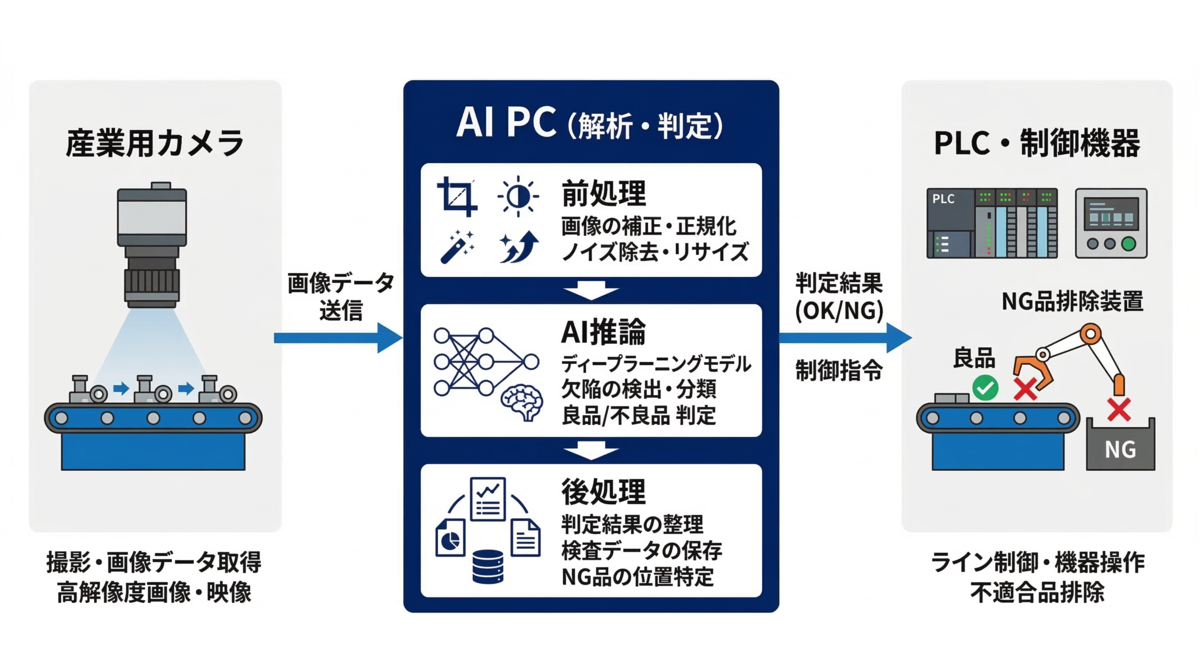

1. 外観検査における処理の流れ

外観検査の処理を大きく分解すると、おおむね次の流れになります。

この処理チェーンのうち、前処理・AI推論・後処理のすべてが、AI PCで実行されます。
カメラと制御機器（PLC等）のちょうど中間に位置し、「見て判断する」処理全体を担います。

外観検査では、ライン速度に合わせてリアルタイムで判定を返すことが前提です。
例えば、1秒間に30枚の画像を処理する場合、1フレームあたりの許容時間はおよそ33ミリ秒です。
クラウドへのラウンドトリップを挟む余裕はなく、現地のAI PCで処理を完結させる必要があります。

このリアルタイム性を支えるのが、NPUやGPUといったAIアクセラレータです。
CPUのみで推論を行うと、モデルや画像サイズによっては数百ミリ秒以上かかる場合もあります。
Hailo-8 NPUを搭載したAI PCでは、このような高頻度・低レイテンシの推論処理を効率よく実行できます。

産業用カメラには、用途ごとにさまざまな接続規格が使われています。

GigE Visionを使う場合でも、複数カメラを同時接続するにはNICの帯域や割り込み処理の負荷を意識した設計が必要です。
カメラ台数・フレームレート・解像度の組み合わせによって、必要なI/O構成が変わります。

外観検査システムでは、「NG品を検出したら排除機構を動かす」「判定タイミングをトリガーで受け取る」といった制御連携が発生します。
PLC・センサー・排除機構との接続には、DIO（Digital I/O）やRS-232C/485などのシリアルI/Oポートが必要になる場合があります。

汎用のコンシューマPCにはこれらが搭載されていないことも多く、産業用PCを選定する理由の一つになります。

工場内の検査ラインは、24時間365日稼働を前提とする場合が少なくありません。
また、設置場所によっては粉塵・油煙・水しぶきなどにさらされる環境もあります。

このような用途では、以下の設計要件が重要です。

これらはコンシューマPCと産業用PCの設計上の根本的な違いであり、外観検査という長期運用が前提の用途では、選定時に必ず確認すべき点です。

「AIモデルの精度」と「検査システムの精度」は、同じではありません。

いくら高精度なAIモデルを用意しても、ライン速度に追いつかない処理速度、フレーム落ちを起こすカメラI/F設計、熱暴走による推論エラーがあれば、実運用の信頼性は損なわれます。

AI PCはシステムの中で「推論の器」を担います。
モデルの性能を安定して引き出せる環境を提供することが、AI PCに求められる本質的な役割です。

外観検査システムにおけるAI PCの役割は、前処理・AI推論・後処理の実行と、カメラ・制御機器とのI/O連携です。
その役割を安定して果たすために、推論性能・カメラI/F・DIO・連続稼働性・耐環境設計という5つの要素が、選定上の重要な軸になります。
